三.薄膜開關的應用

1.儀器儀表：

測量?jī)x器、分析儀器、醫療電子儀器等。

2.機電一體化產品：

數控機床、智能機器人、電子衡器、印刷機械、彩擴設備、工業照相機等

3.微處理機系統

4.辦公自動化設備：

傳真機、復印機、計算器、翻譯機等

5.家用電器及電子玩具：

洗衣機、冰箱、微波爐、洗碗機、音像設備等

四.薄膜開關的標準規范

1.電子特性：

電路等級：35V （DC），100mA，1W

接觸電阻：10?~500?（根據引線長度及所用材質的不同而變化）

絕緣阻抗：100M?  100V DC

介質耐壓：250V DC/1分鐘，1mA，測試后無擊穿、飛弧現象

觸點抖動時間：≦5ms

使用壽命：平面型≧五百萬次；觸感型≧一百萬次

2.機械特性：

操作壓力：平面型 57~284g（2~10oz）；觸感型 170~397g（6~14oz）

開關行程：平面型 0.1~0.3mm；觸感型 0.4~1mm

3.環境參數：

操作溫度：-40℃~+80℃

儲存溫度：-40℃~+85℃

濕度：40℃,90%~95%，240小時

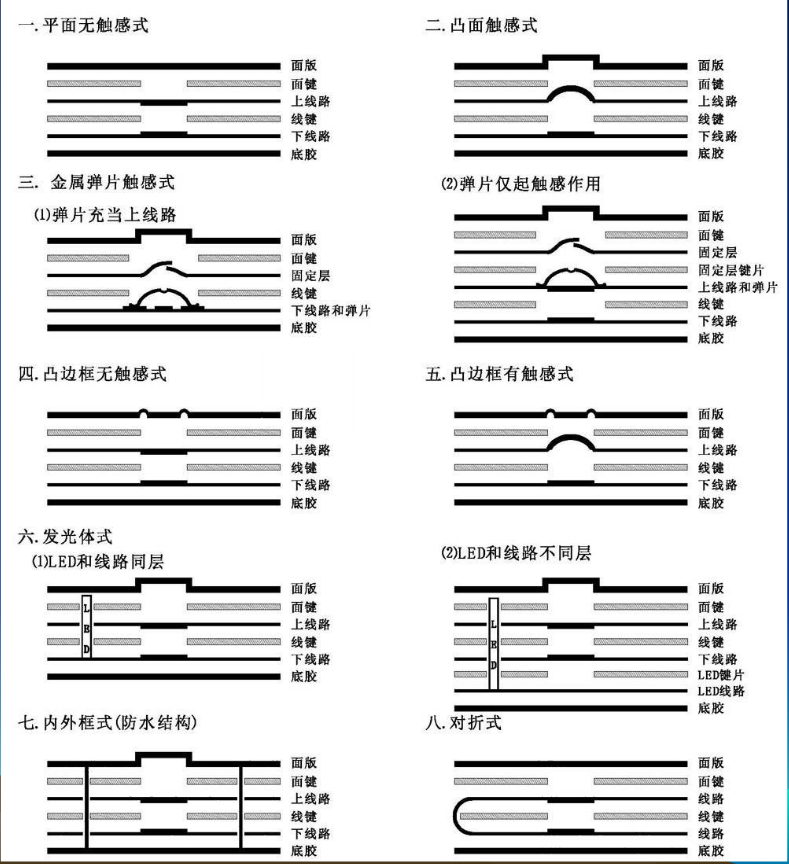

五.薄膜開關的基本結構

六.薄膜開關的材料選用

1.面板材料：一般分為PC（Polycarbonate）和 PET(Ployester)兩大類。

PC：

(1)有亮面和霧面（細砂、中砂、粗砂）

(2)常用厚度為0.125、0.175、0.25mm

(3)特殊處理的有HP系列（如HP40、HP60和HP92S等）

(4)PC材料的優點：油墨附著力好。

(5)PC材料的缺點：防腐蝕性差，不易用于戶外產品。

(6)通常有視窗的用亮面PC，無視窗的用霧面PC，霧面PC耐刮傷。

PET:

  (1)有亮面和霧面：

霧面：Autotype（厚度為0.15mm和0.20mm）

    Kimoto（厚度為0.125mm和0.188mm）

亮面：Autotype（厚度為0.18mm和0.25mm）

   Izaya    （厚度為0.125mm和0.188mm）

以上PET均為處理過的PET。

(2)Autotype PET對油墨有極好的附著力，其材料分子結構具有柔軟和剛硬相結合的性能，有良好的外觀和尺寸穩定性。

(3)PET材料的優點：防腐蝕性能好，耐惡劣環境，耐彎折，耐溫性好，彈性好。

(4)PET材料的缺點：相對PC材料，油墨的附著力稍差。

(5)霧面PET耐刮傷。

   PET材料打凸有觸感，PC材料打凸觸感相對較差。一般情況下，面板不打凸用薄材料，打凸時用厚材料，上線路打凸時用薄材料，放彈片的產品用薄材料，所有這些，都是為了薄膜開關手感好。

2.線路材料：

PET具有良好的絕緣性和耐熱性，具有較高的機械強度、透明性，特別具有抗折性和高彈性，因此PET是制作薄膜開關線路的理想材料。

  (1)一般都用未處理的PET

  (2)厚度有0.075、0.1、0.125mm

  (3)一般選擇0.125mm為宜，過厚反應遲鈍，開關靈敏度較差，過薄彈性不足，也不利于引出線端的插接。

3.鍵片（隔離層）材料：

一般為0.1、0.15、0.20和0.25mm厚的雙面膠。

鍵片的厚度取決于鍵位的大小和形狀，這對于薄膜開關的操作壓力以及開關的靈敏度和可靠性有直接關系。因此，鍵位孔尺寸應該與鍵位圖形尺寸保持一致，當鍵位孔尺寸越大時，鍵片的厚度也隨之增加。
